[LS산전] XG5000(PLC), CIMON(HMI)를 이용한 가상 자판기 만들기(1)

 감성 자동제어

※ 제가 아직 완벽한 전문가가 아니어서 틀리거나 부족한 내용이 있을 수 있습니다.

블로그 글을 보실때 그 점 유의하면서 봐주시면 감사하겠습니다.

틀린 부분은 지적해주시면 빠르게 수정하겠습니다. 감사합니다!



XG5000,CIMON를 이용한 가상 자판기를 만들어보자!

안녕하세요 가상 자판기 만들기 PLC프로그램에 대해서 알려드리도록 하겠습니다! PLC프로그램은 4~5개의 파트로 나누어서 진행할 예정입니다. 오늘은 파트1번 투입금액에 대한 프로그램 설명을 하도록 하겠습니다!!



PLC 프로그램 파트

1) 파트1번 : 투입금액 파트(현 블로그 글)

2) 파트2번 : 반환버튼 누를시 동전 나누기 파트

3) 파트3번 : 물품구입 및 음료출몰 파트
4) 파트4번 : 음료 램프 설정 파트

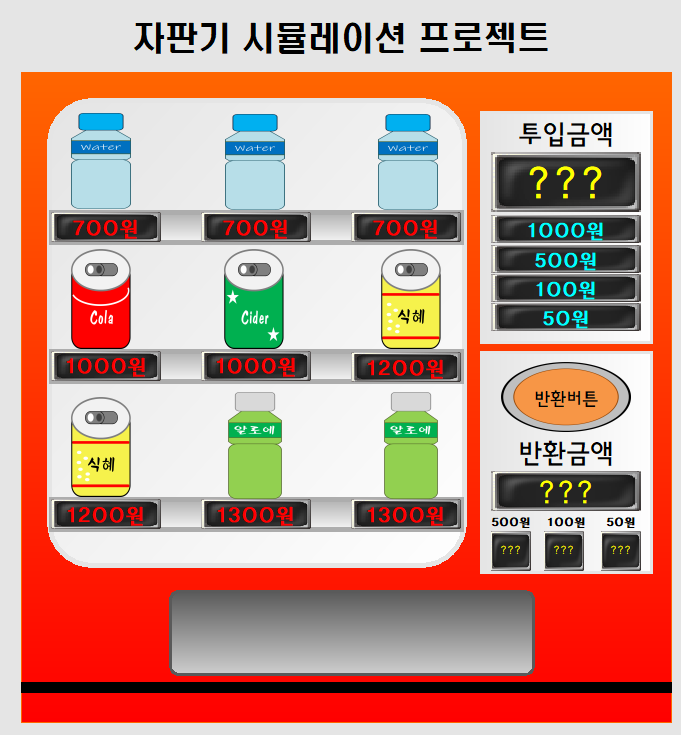

자판기 이미지

자판기 이미지

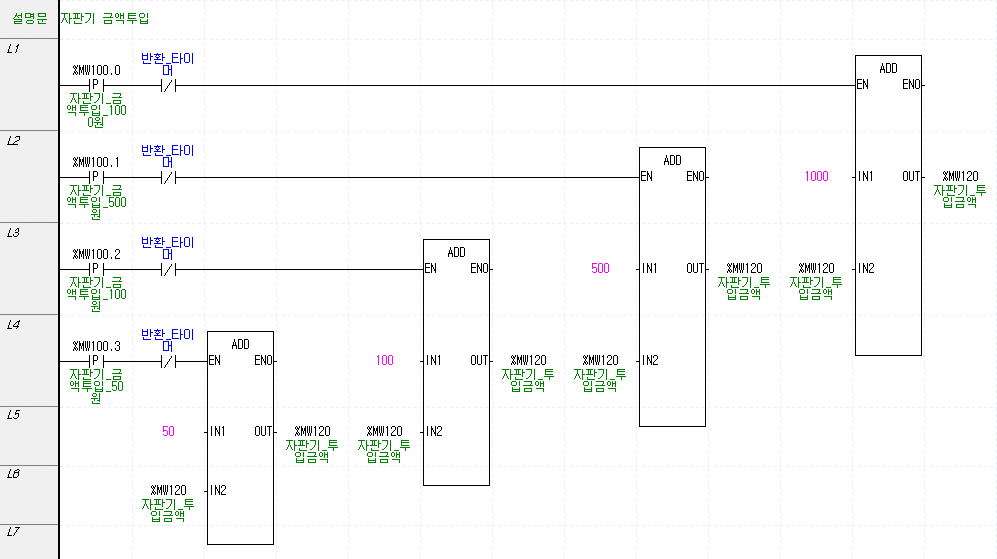

프로그램

해당 금액만큼 투입금액의 금액 증가

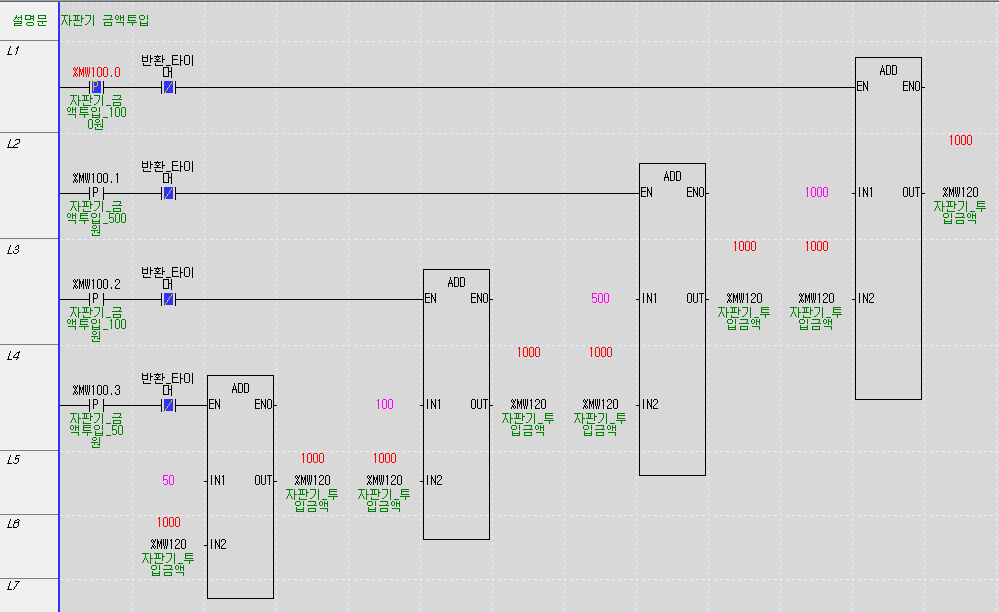

자판기_금액투입_1000원을 ON했을 때 투입금액이 1000원 증가

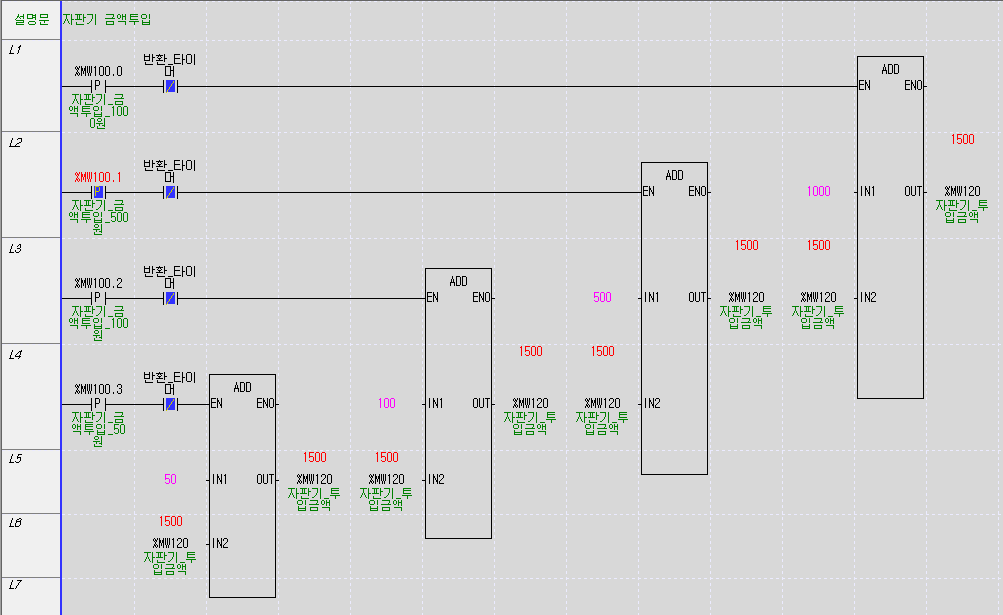

자판기_금액투입_500원을 ON했을 때 투입금액이 500원 증가

자판기_금액투입_100원을 ON했을 때 투입금액이 100원 증가

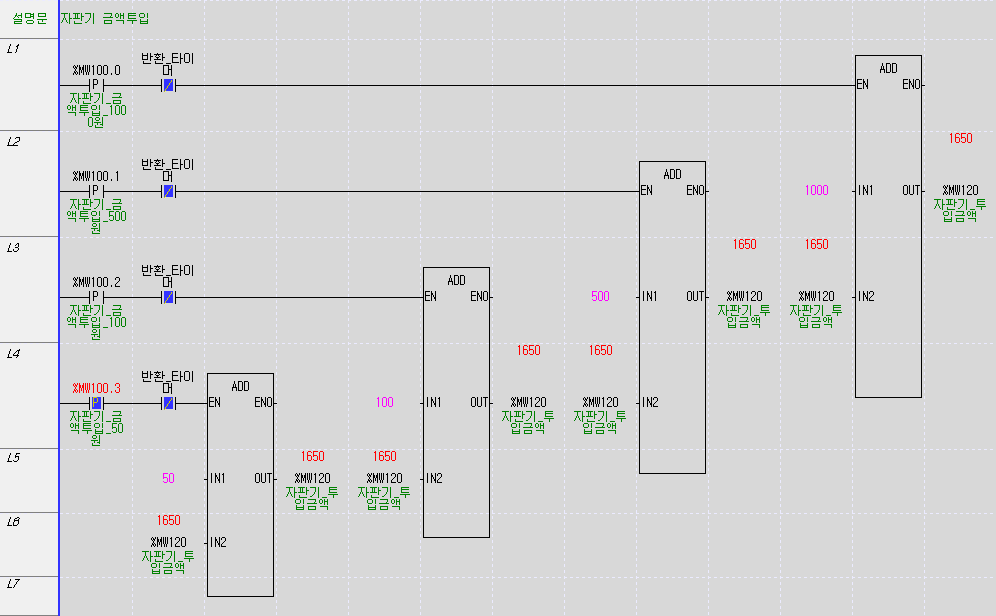

자판기_금액투입_50원을 ON했을 때 투입금액이 50원 증가



프로그램 설명

1) 자판기_금액투입_1000원(%MW100.0)을 ON시키면 ADD블록에 의해서 투입금액이 천원증가합니다.

2) 500원, 100원, 50원 모두 같은 원리이기 때문에 해당금액 만큼 투입금액이 증가합니다.

3) 반환_타이머 B접점의 의미는 뒤에 반환버튼 누를시 동전 나누기 파트에서 나오겠지만 반환버튼을 누르면 투입금액을 눌러도 더이상 증가하지 않도록 만들어 둔것입니다.



마무리

오늘은 간단하게 동전금액에 따른 투입금액 증가에 대한 PLC프로그램에 대해 알아보았습니다! 이부분은 가장 간단한 파트여서 정말 금방 따라하실 수 있을겁니다! 그럼 다음 반환버튼 누를시 동전 나누기 파트에서 뵙도록 하겠습니다! 고생하셨습니다!
