XG5000,CIMON을 이용한 가상 자판기를 만들어보자!

안녕하세요 지난번 PLC프로그램 파트를 마무리하고 오늘은 HMI작화에 대해서 알아보도록 하겠습니다! 처음 말한대로 PLC와 HMI는 RS-232통신을 했습니다. 그리고 이번 글에서는 1~4번까지의 작화순서에 대해 작성되었고, 5~7번에 해당하는 부분은 다음글에서 마무리 하도록 하겠습니다!!

(통신방법 알아보기 -> https://engineering-mino.tistory.com/10)



첨부파일 설명

1) 자판기_HMI(Image) : 태그가 등록되지 않은 이미지만 추가된 HMI파일(이 파일을 다운받아 따라하시면 됩니다.)

2) 자판기_HMI(최종) : 태그와 이지미 모두 등록된 HMI 최종파일이다.

3) 자판기_PLC(최종) : 자판기를 동작시키기 위한 PLC 최종 프로그램 파일이다.

4) 자판기_excel : 자판기에 등록된 PLC어드레스 및 HMI태그 목록을 정리한 엑셀파일이다.



자판기_excel.xlsx

0.03MB

자판기_HMI(Image).zip

0.24MB

자판기_HMI(촤종).zip

0.24MB

자판기_PLC(최종).zip

0.02MB





HMI 작화순서 (현재글은 1~4번까지 진행)

1) 제가 첨부해 놓은 자판기_HMI(Image) 파일을 다운로드 받고 실행시켜 주세요!

(이지미를 하나하나 만드는것 까지 추가시키면 글이 너무 길어질거 같아서 태그를 등록하는 것부터 시작하겠습니다.)



2) 자판기_excel파일을 다운로드 받고 실행시켜 주세요!



3) HMI에서 I/O설정을 합니다.

(제가 첨부한 파일은 미리 설정이 되어있으니 PLC와 HMI간 통신포트 COM단자만 설정해주면 됩니다.)



4) 아래 그림을 참고하여 자판기_excel파일을 이용해 태그를 등록해주고 설정해 주도록 하겠습니다.(이번 블로그 글)



5) 각각의 항목에 태그를 적용시켜 줍니다.



6) 자판기_PLC(최종)파일을 다운로드 받고 실행시켜 주세요!

(기존에 작성한 PLC프로그램이 있으시면 작성하신 PLC프로그램을 열어주세요!)



7) CIMON X를 실행시켜 동작을 확인합니다.



HMI 작화 따라하기

1. 자판기_HMI(Image) 파일을 실행시킵니다.





2. I.O 설정에서 COM단자를 해당 PC에 맞게 설정해줍니다.

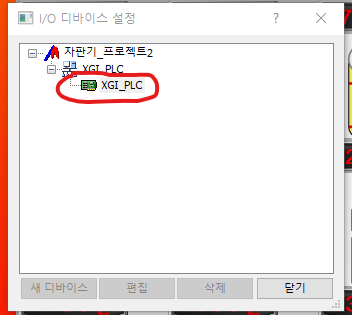

XGI_PLC를 더블클릭 합니다.

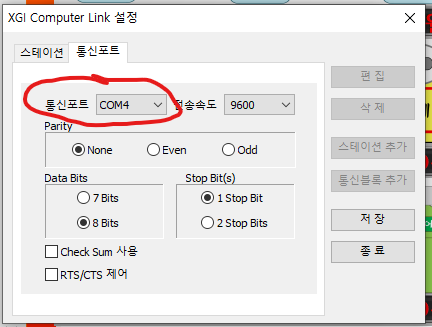

통신포트를 설정해줍니다.

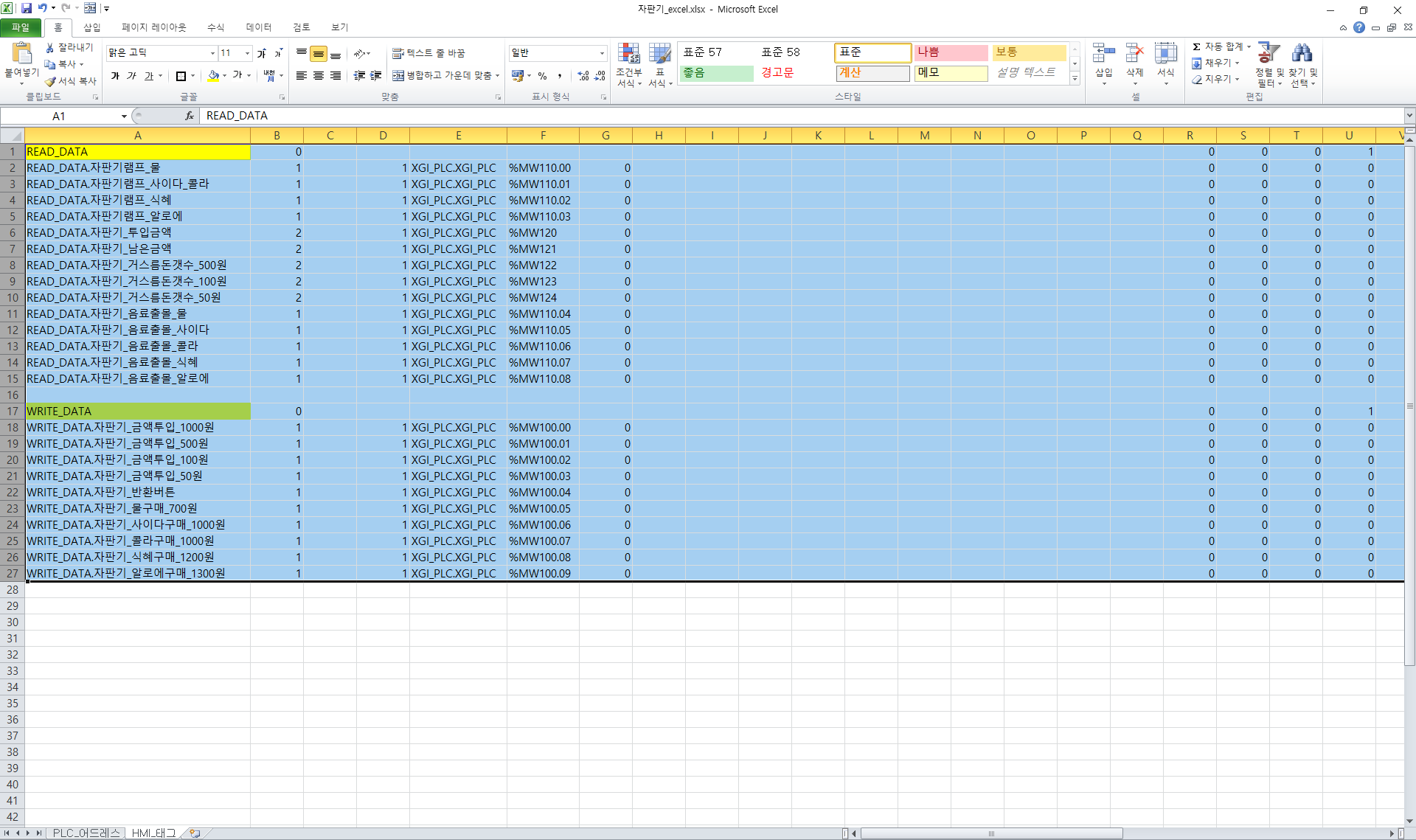

3. 자판기_excel을 실행시키고 HMI_태크 시트를 선택 후 화면처럼 엑셀의 1번부터 27번까지 드래그를 시켜주고 Ctrl + C를 눌러줍니다.

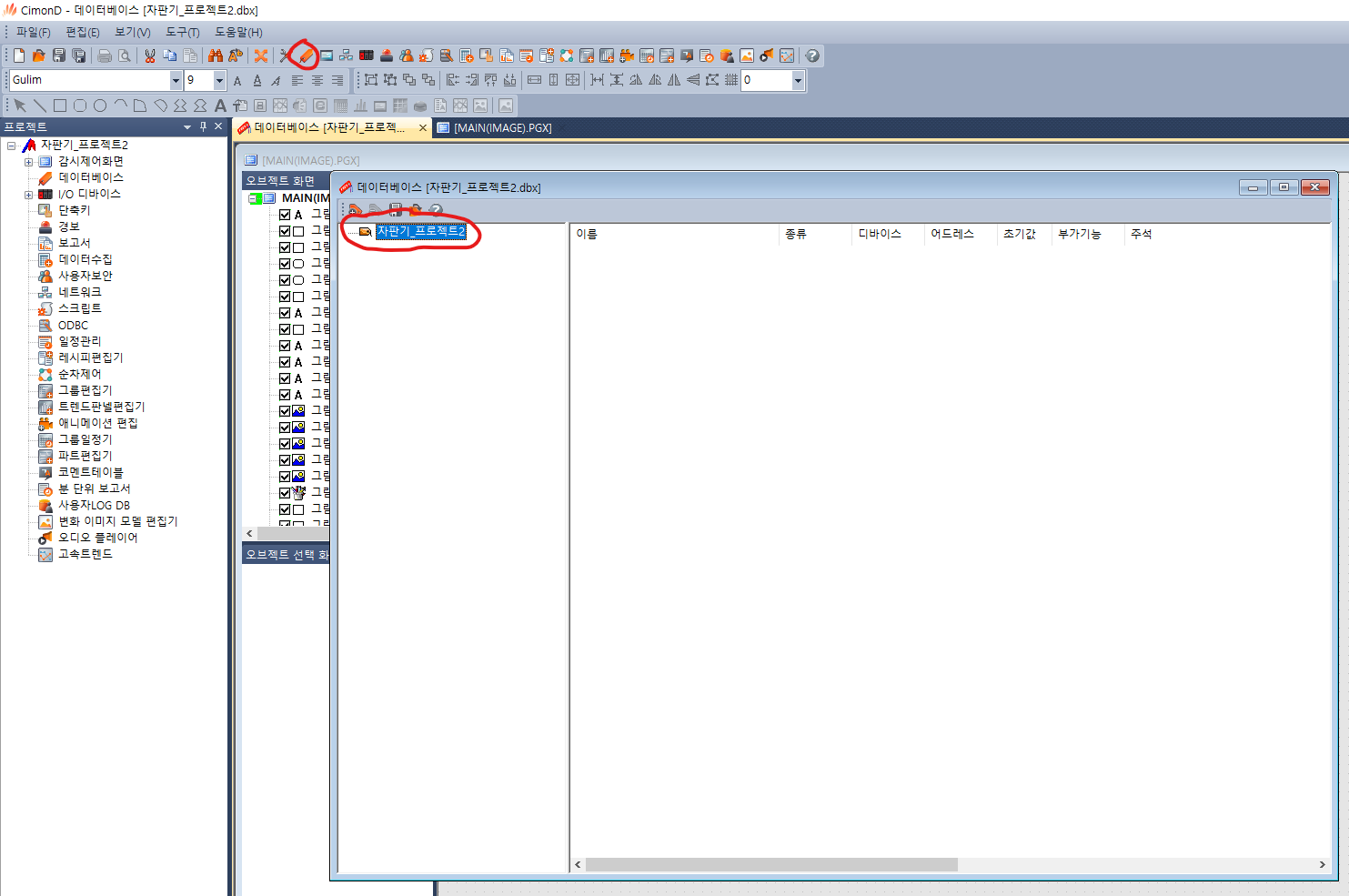

4. 자판기_HMI(Image) 파일의 데이터 베이스를 클릭 -> 자판기_프로젝트2를 클릭 -> 붙여넣기 해줍니다.



5. 오류는 무시하고 READ_DATA, WRITE_DATA가 정상적으로 생겼는지 확인 합니다.(READ_DATA, WRITE_DATA를 클릭하면 내부에 속해있는 태그를 하나하나 볼 수 있습니다.)

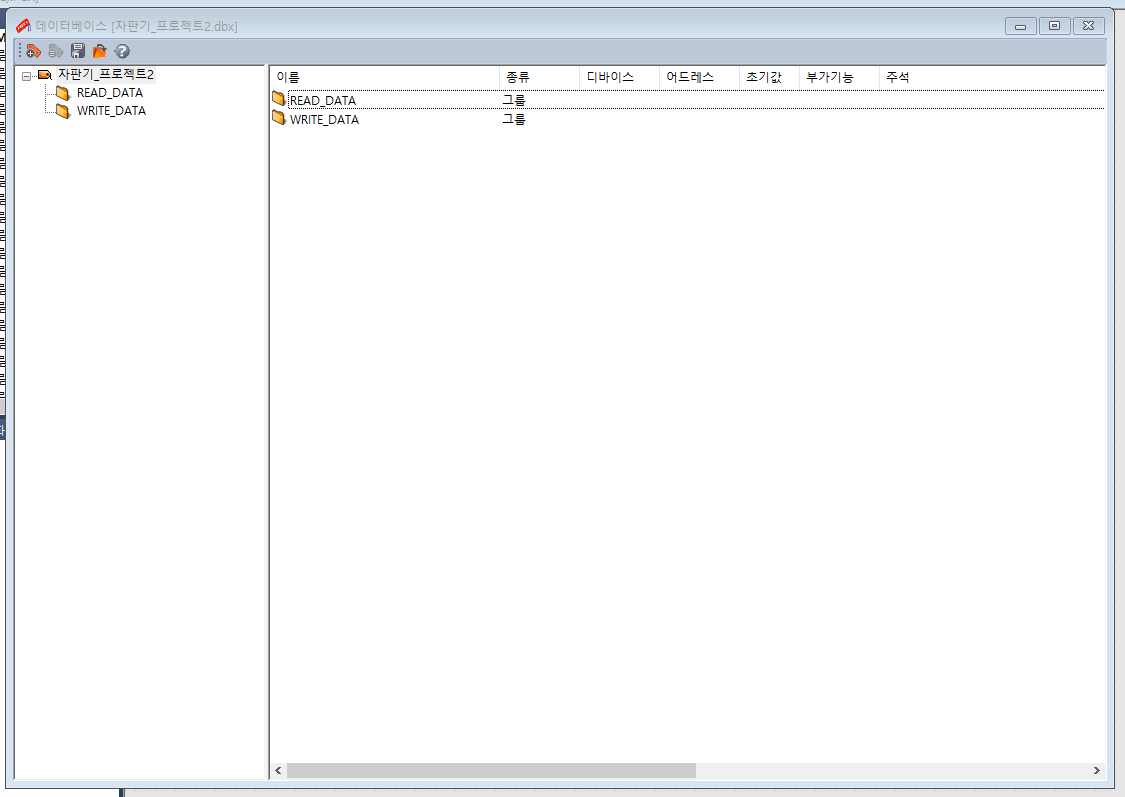

태그가 추가된 화면

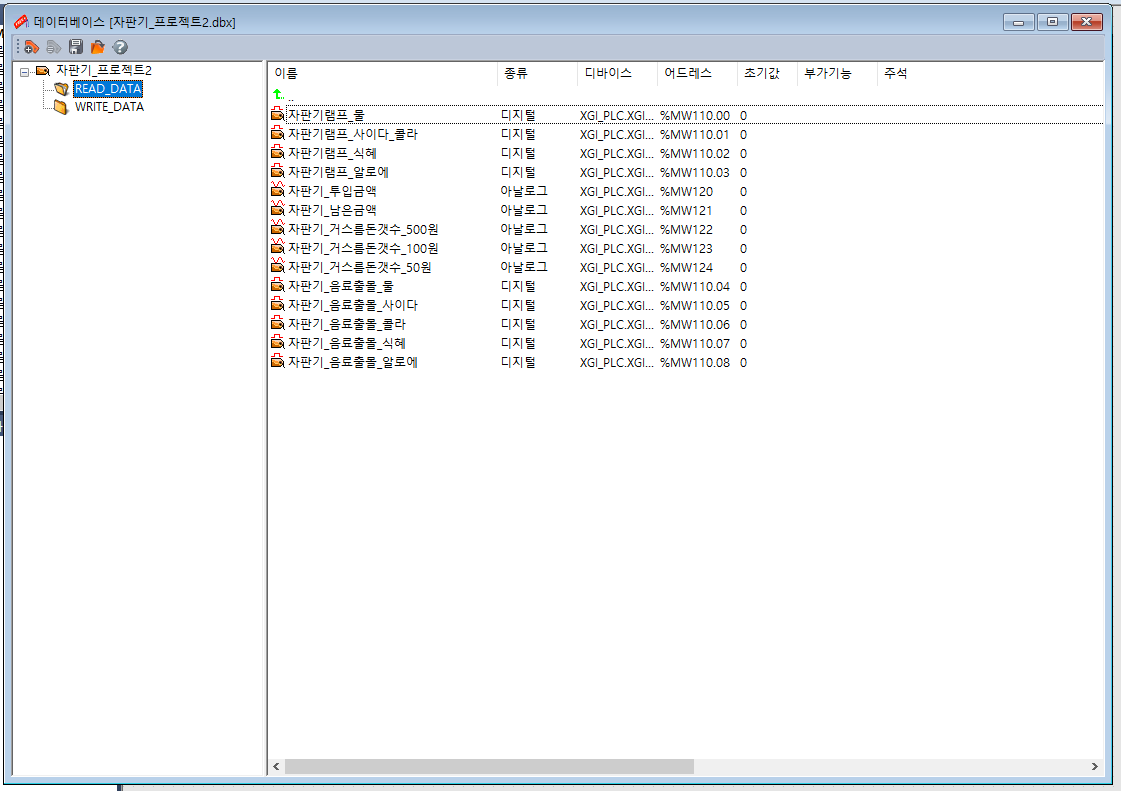

 READ_DATA를 클릭한 화면

WRITE_DATA를 클릭한 화면



마무리

이상으로 HMI에 태그를 등록하는 방법까지 알아보았습니다. 따라하는 방법이 복잡하고 어려움이 있습니다. 어려운 부분은 댓글로 남겨주시면 바로 답변을 남겨드리도록 하겠습니다. 다음 HMI작화 방법에서 찾아오겠습니다. 감사합니다!!
