XG5000-CTU설명

안녕하세요 XG5000에서 CTU사용방법에 대해 알려드리도록 하겠습니다.



1) CU : 업카운트 펄스입력

2) R : 리셋입력

3) PV : 설정값

4) CV : 현재값

5) Q : 카운트 설정값 도달시 출력





동작설명



1. Start가 입력되면 1씩 카운터가 증가된다.

2. 설정값(PV)을 5로 지정한다.

3. 카운트가 세어진 후 출력(COUNT_완료)을 확인한다.

4. 카운터 리셋은 설정값(PV)도달시 리셋을 시켜준다.



프로그램

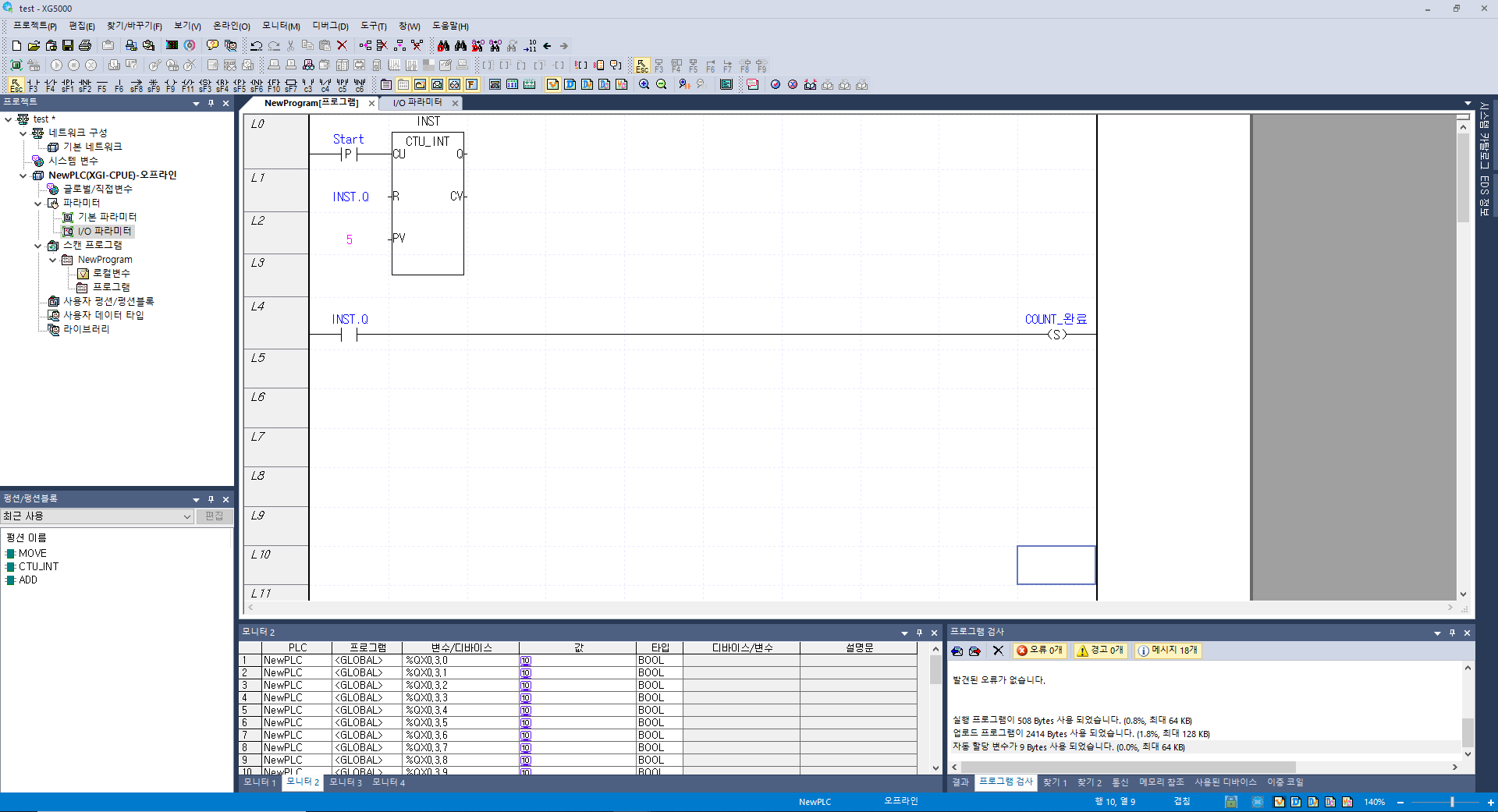

XG5000 CTU프로그램

시뮬레이션

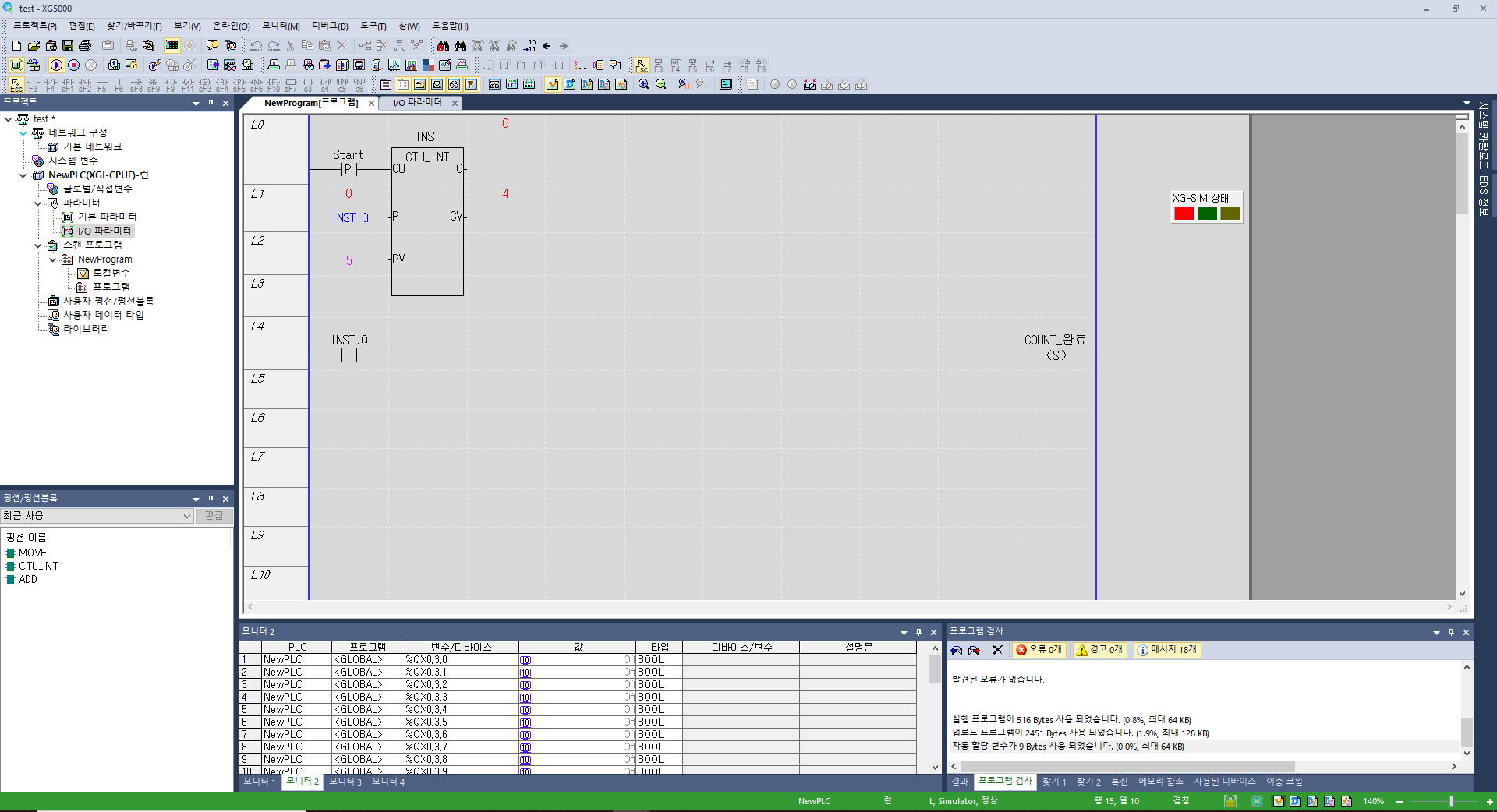

COUNT의 CV값이 4에서 5로 넘어가는 상황을 시뮬레이션으로 보여드리겠습니다.

카운터의 출력이 나가면서 COUNT_완료의 접점이 붙었고 동시에 리셋까지 되었습니다.



마무리

이상으로 XG5000 CTU사용법에 대해서 글을 마치도록 하겠습니다. 감사합니다!!
