XG5000(PLC) 시뮬레이터 기능 사용하기!
안녕하세요 오늘은 XG5000 시뮬레이터 기능 사용법에 대해서 알아보도록 하겠습니다!!
저는 시뮬레이터 기능을 이용해서 간단한 제어회로가 정상적으로 작동하는지 판단하기 위해 많이 이용하고 있습니다.
이번 글에서는 간단한 램프테스트를 시뮬레이터 기능을 이용해서 진행해보도록 하겠습니다.
프로그램이 완벽한지 파악하기는 어렵지만 그래도 알아두면 유용하게 사용할 수 있을거에요!
시뮬레이터 사용방법

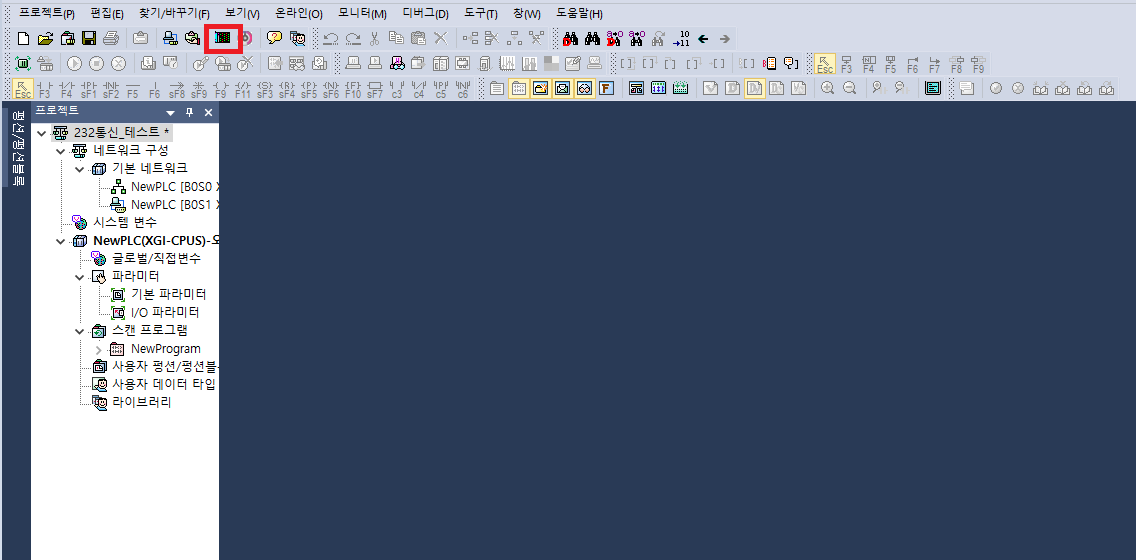

1) XG5000을 실행시킨 후 시뮬레이터 아이콘을 선택합니다.

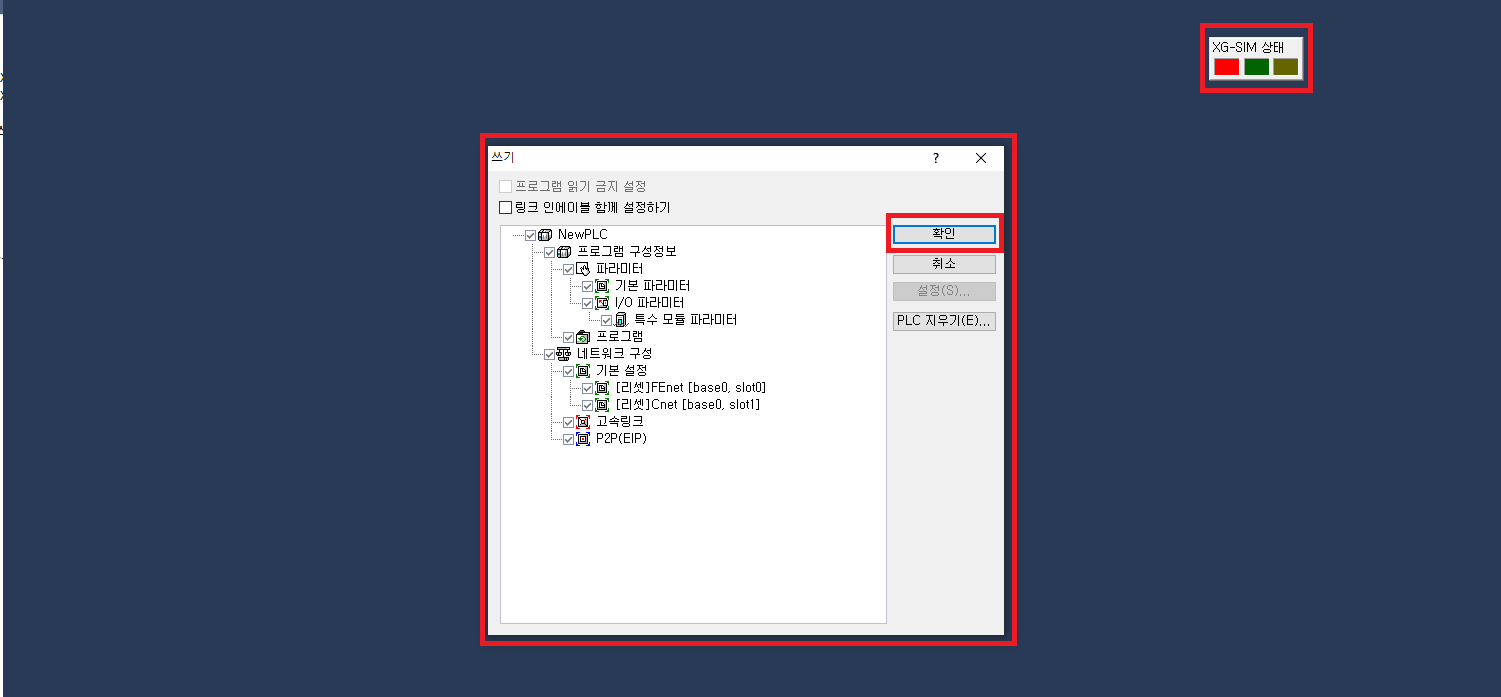

2) 쓰기를 진행 후 화면을 확인합니다.
※ 주의 : 프로그램이 없으면 시뮬레이터 실행이 안됩니다. 반드시 간단한 프로그램을 넣은 후 실행시켜 주세요!
프로그램 동작설명
1) LAMP_START 버튼을 ON 하여 LAMP_1, LAMP_2 순차제어를 진행한다.
2) LAMP_STOP 버튼을 누르기 전까지 LAMP는 순차제어를 진행한다.
3) LAMP_1 ON -> 2초 -> LAMP_2 ON -> 2초 -> LAMP_1 ON -> .........

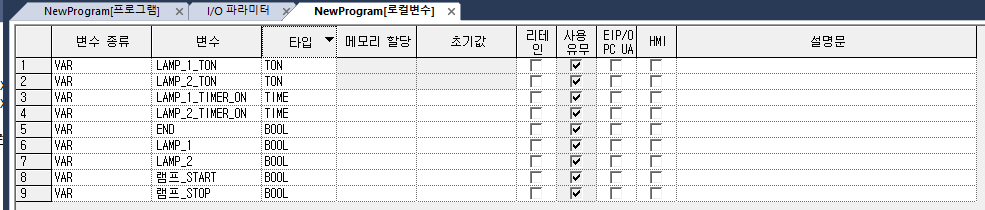

사용된 변수

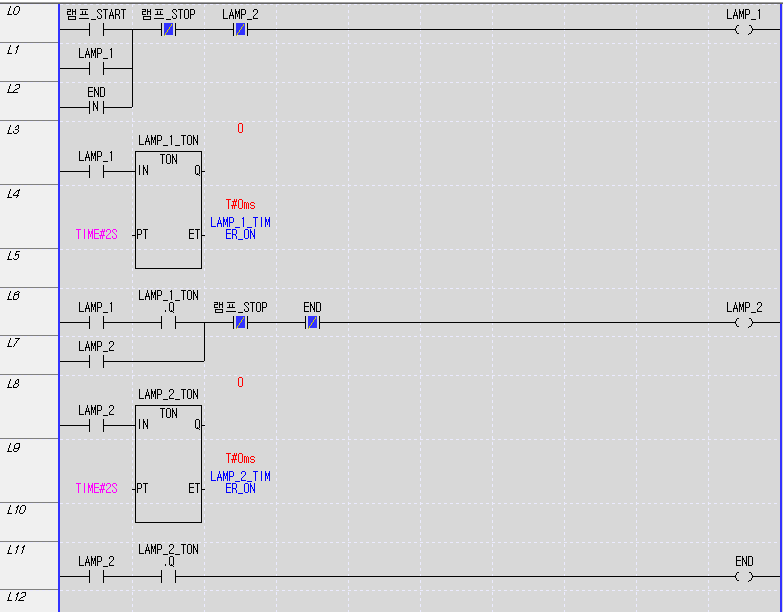

프로그램

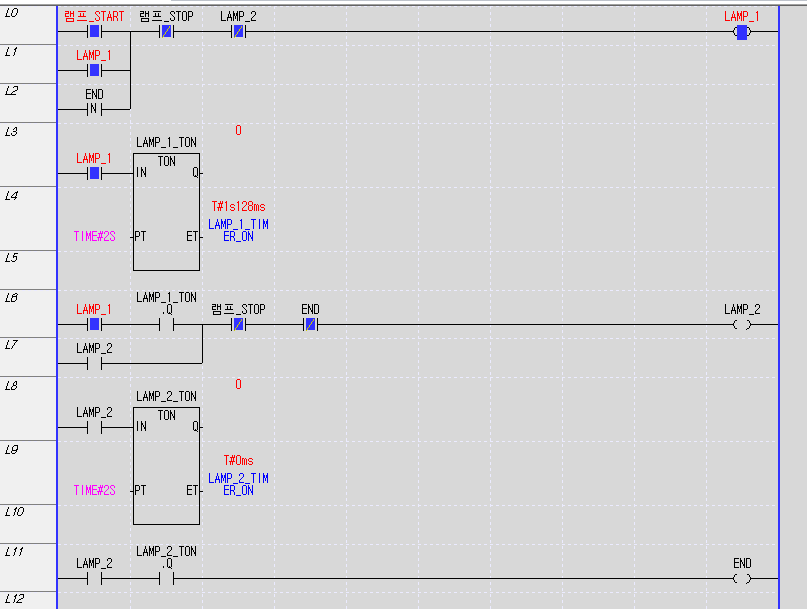

프로그램 설명

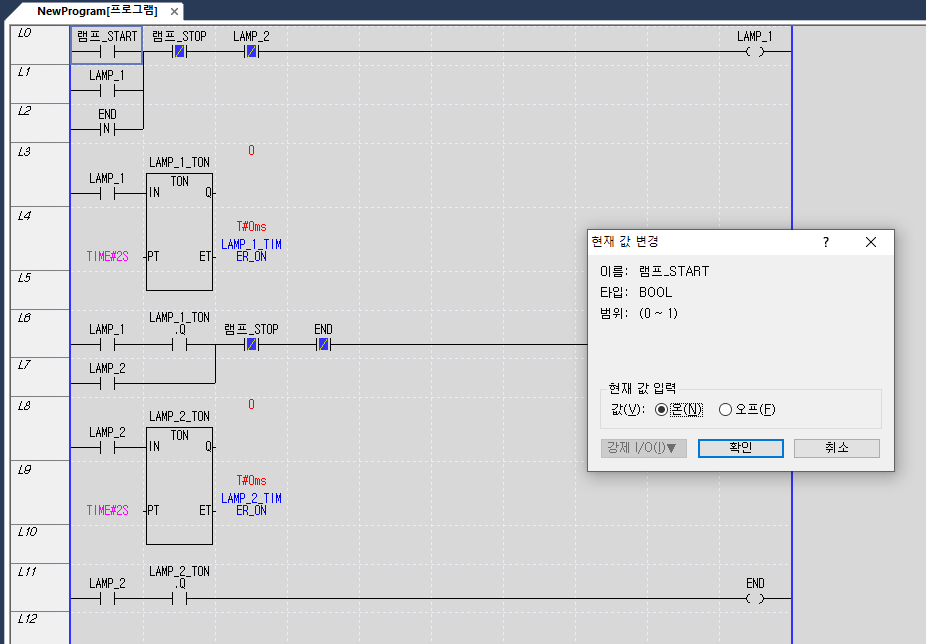

1) 램프_START를 강제로 ON시켜줘서 프로그램을 실행시켜줍니다.
2) 램프_STOP을 누르기전까지 2초간격으로 LAMP1, LAMP2의 출력이 무한으로 동작합니다.
3) 램프_STOP을 누르면 초기화 됩니다.
팁!!

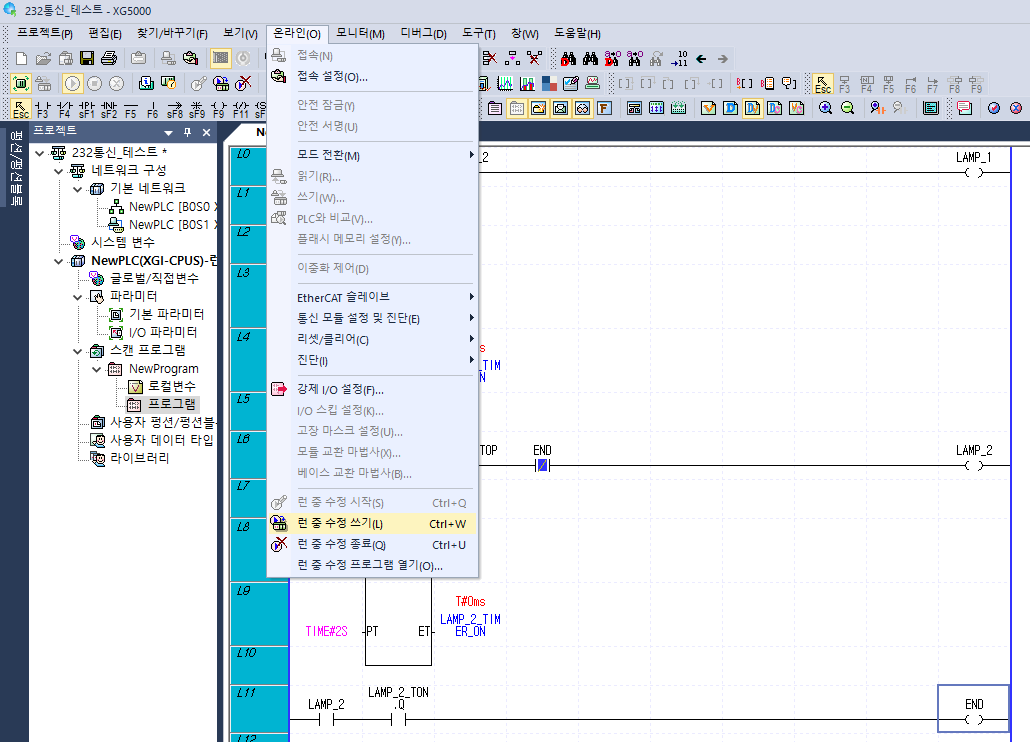

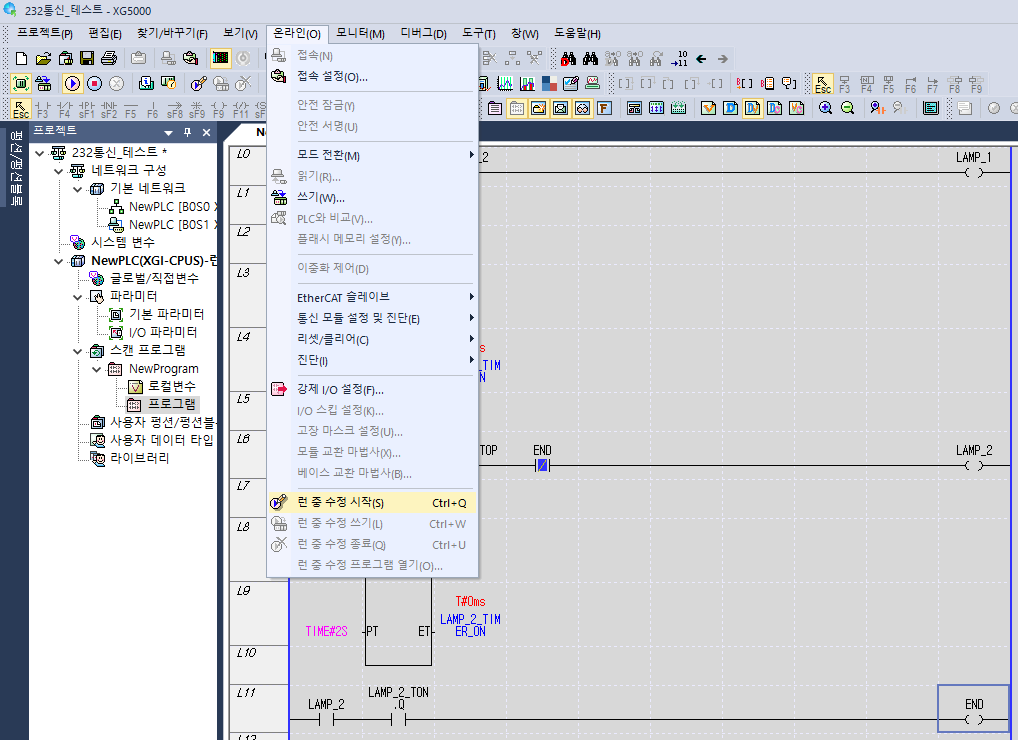

1) 사용중인 프로그램을 수정할 때 모니터링을 끄고 온라인에서 쓰기를 해줘야하는 불편함이 있습니다.
이럴때는 런 중 수정을 이용하여 프로그램을 수정하고 수정을 마친 후 런중 쓰기를 이용하여 간편하게 프로그램
테스트가 가능합니다! 이건 시뮬레이터뿐만 아니라 실제 프로그램에서도 사용가능한 기능이니까 유용하게
사용하세요 완전 편합니다!!

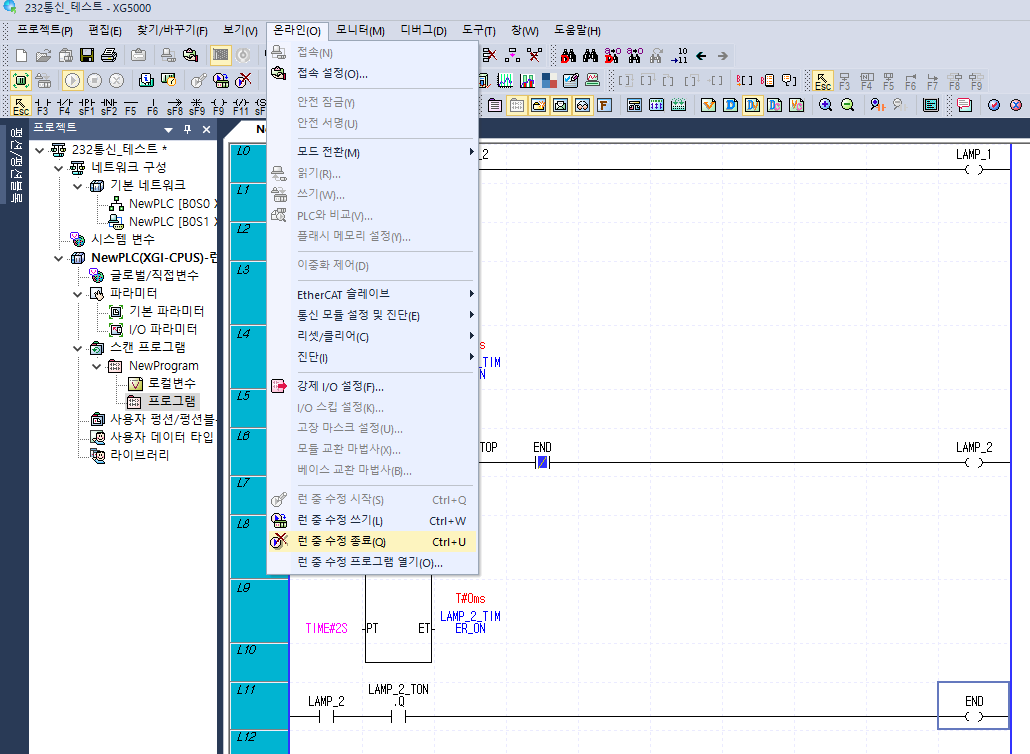

※ 단축기
런 중 수정 시작 : Ctrl +Q
런 중 쓰기 : Ctrl +W
런 중 수정 종료 : Ctrl +U
마무리
이상으로 시뮬레이터 기능을 이용하여 간단한 순차제어 회로를 동작시켜 보았습니다.
자신만의 간단한 회로를 짜서 시뮬레이터 기능을 한번 이용해 보세요!
감사합니다!!
