XG5000(PLC) 자기 유지 회로 사용하기!

안녕하세요 오늘은 전기회로 및 PLC프로그램을 작성할 때 반드시 알아야 하는

자기 유지 회로에 대해서 알아보도록 하겠습니다!!

처음 자기유지 회로를 접했을 때 무슨 소리인지 이해도 안 되고 어려움을 많이 겪었지만..

여러분들 모두 할 수 있습니다!



자기유지회로란?

여러분들이 푸시버튼을 눌러서 램프를 켜는 회로를 작성한다고 가정해보겠습니다.

푸쉬버튼에서 손을 뗀 경우

푸쉬버튼을 누르고 있는 경우

위에 프로그램은 푸쉬버튼을 누르고 있는 동안에는 램프에 불이 켜지겠지만

버튼에서 손을 떼는 순간 램프는 꺼지게 되겠죠??

하지만 우리는 푸시버튼에 손을 떼도 램프를 계속 켜고 싶게 만들고 싶습니다.

이때 사용하는 방법이 자기 유지입니다.



자기 유지 회로 사용 프로그램

프로그램이 아니라 전기회로를 이용해서 자기 유지 회로를 구성할 때는 릴레이라는 장비를 사용하게 됩니다.

이번 프로그램에서도 전기회로와 비슷하게 릴레이를 사용하는 것처럼 프로그램을 구성해 보도록 하겠습니다.

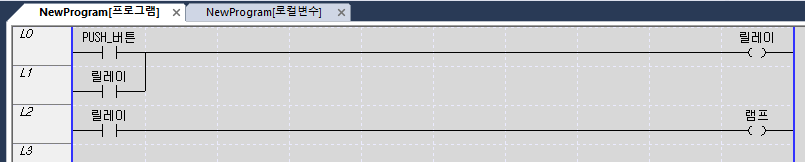

초기 프로그램

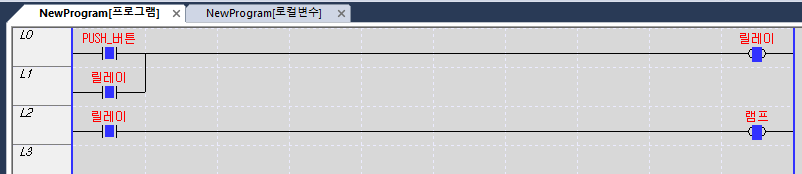

푸쉬버튼을 눌렀을 때

푸쉬버튼에서 손을 뗀 경우



프로그램 설명

1) PUSH_버튼을 누르게 되면 릴레이의 출력이 동작하면서 릴레이의 접점이 살게 됩니다.

2) PUSH_버튼에서 손을 떼어도 릴레이의 접점이 릴레이의 출력을 유지하고 있습니다.

3) 이때 릴레이의 접점을 하나 더 이용해서 램프와 연결시켜준다면 푸시버튼에 손을 떼어도 램프가 계속 켜지는 것을 확인할 수 있습니다.



자기 유지 회로 끊어주기

그렇다면 램프를 종료시켜주기 위해서는 어떻게 해야 할까요?

많은 방법이 있겠습니다만 가장 쉬운 방법은 푸시버튼을 하나 더 추가시켜 주는 것입니다.

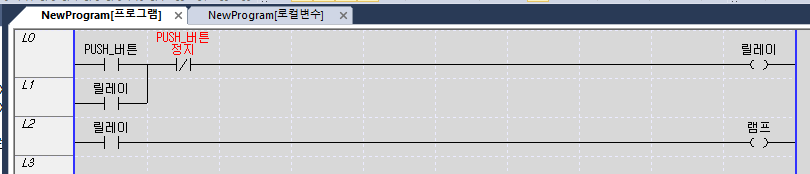

정지푸쉬버튼을 추가한 프로그램

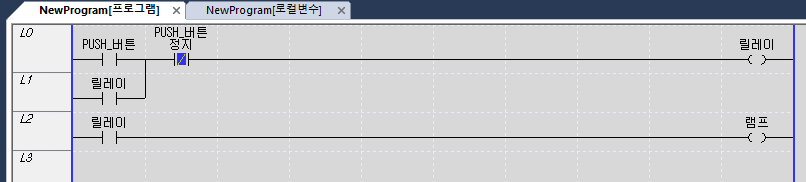

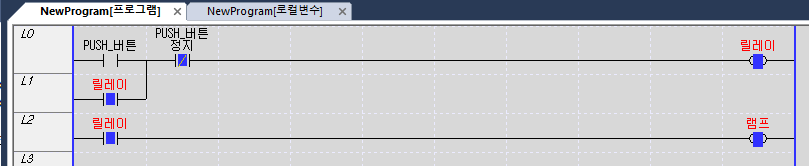

정지 푸쉬버튼을 눌러서 릴레이의 출력을 끊어준다.



마무리

자기 유지 회로를 완벽히 이해하기 위해서는 실제 전기 회로를 구성해 보면 이해가 훨씬 빠를 것 같습니다.

하지만 그러기 위해서는 학교에서 실습을 한다거나 학원을 다녀서 경험을 해봐야 하는데 요즘 같은 코로나

시기에는 조건과 환경이 더욱 어려운 것 같습니다.

그래도 프로그램을 통해 자기 유지 회로를 연습해보고 이해하신다면 실제 전기회로를 구성할 때

훨씬 도움이 될 것이라고 생각합니다. 감사합니다!!



긴 글 읽느라 수고하셨습니다.

오늘도 일상 속 소소한 행복을 느끼길 바랍니다!
