XG5000(PLC) 버튼 하나로 LAMP ON/OFF 제어하기!

안녕하세요! 오늘은 플립플롭 회로와 명령어를 이용해서 2가지 방법으로 버튼 하나를 이용한

ON/OFF제어를 해보도록 하겠습니다!

학생 시절 교수님께서 리모컨 ON/OFF를 예로 들어주시면서 강의해주셨던 기억이 나네요!ㅎㅎ

그럼 플립플롭 회로에대해 글을 작성해보도록 하겠습니다!!



사용된 변수

1) 회로를 이용한 플립플롭 프로그램 변수

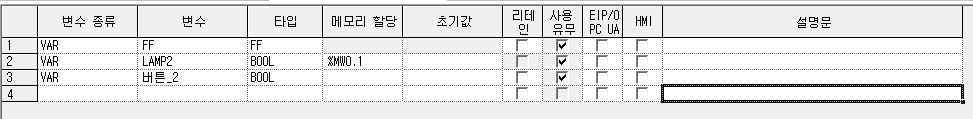

2) 명령어를 이용한 플립플롭 프로그램 변수



프로그램

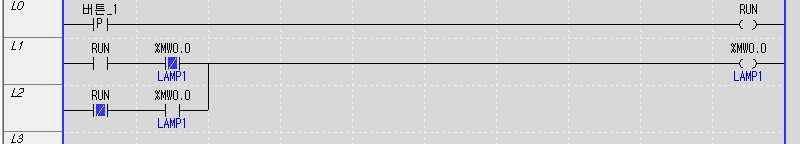

1) 회로를 이용한 플립플롭 프로그램

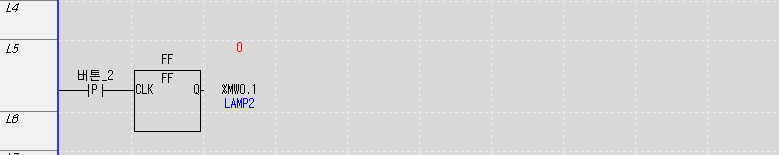

2) 명령어를 이용한 플립플롭 프로그램

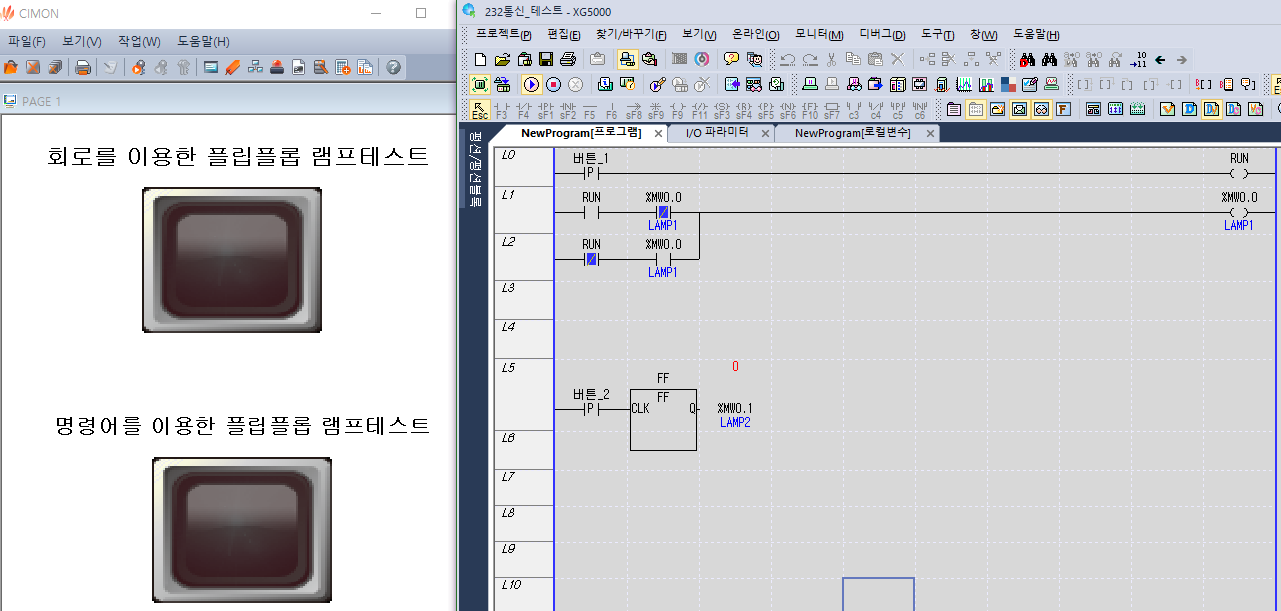

동작확인

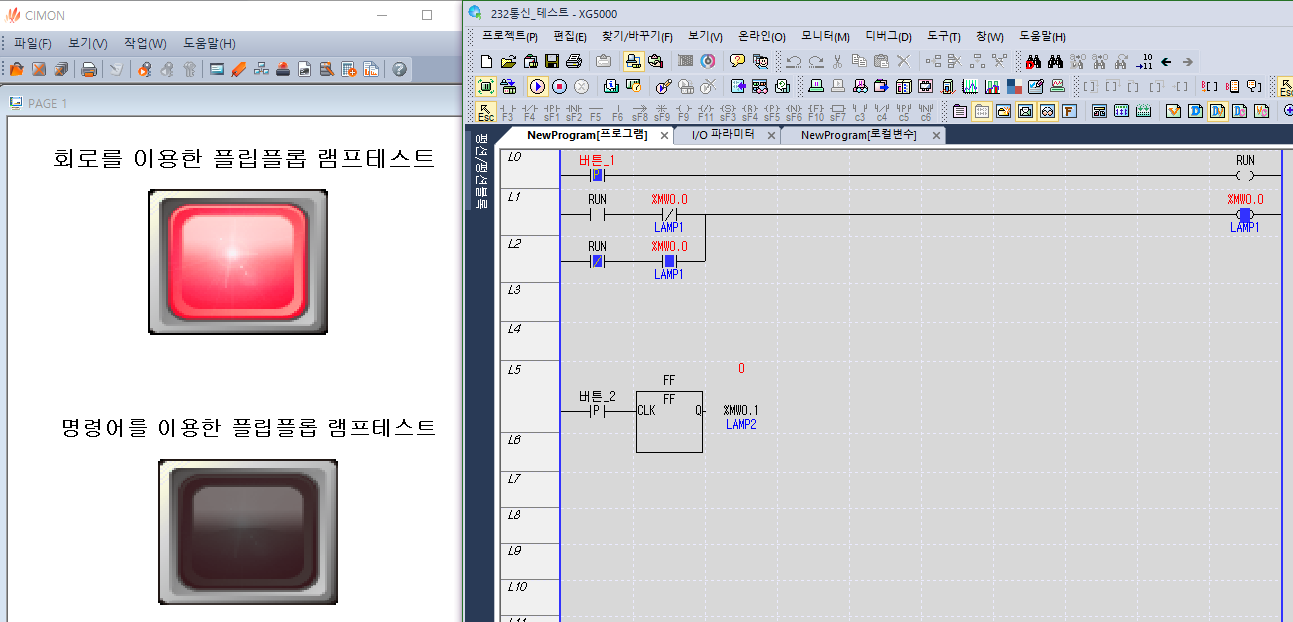

1) 회로를 이용한 플립플롭 프로그램

버튼_1번을 강제로 ON하고 OFF를 합니다.

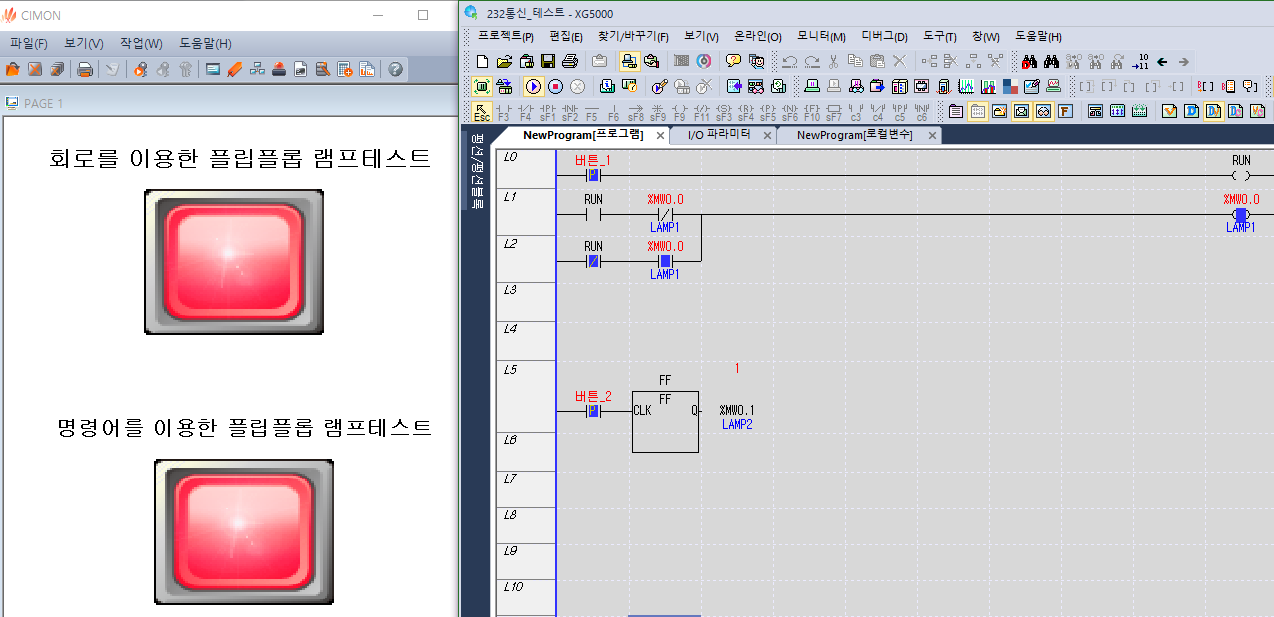

2) 명령어를 이용한 플립플롭 프로그램

버튼_2번을 강제로 ON하고 OFF를 합니다.





3) 다시한번 버튼을 ON->OFF 해줍니다.

LAMP가 꺼지는 것을 확인할 수 있습니다.



마무리

이상으로 플립플롭 회로와 명령어를 이용한 램프 제어를 마치겠습니다. 복잡해 보이지만 한 번만 해보신다면 금방

사용할 수 있을 거예요! 모두 고생하셨습니다!!



긴 글 읽느라 수고하셨습니다.

오늘도 일상 속 소소한 행복을 느끼길 바랍니다!
