[LS산전]XG5000(PLC) 산술연산 펑션 사용법!

XG5000(PLC) 산술 연산 따라 해 보자!

안녕하세요 오늘은 XG5000 PLC를 이용한 간단한 산술 연산을 해보도록 하겠습니다! 오늘 프로그램은 굉장히 간단하지만 PLC를 이용하려면 기본적으로 알아야하는 펑션들이기 때문에 글을 작성하게 되었습니다! 산술연산을 응용한다면 계산기, 구구단 등 다양한 프로그램을 구성할 수 있겠죠? 기회가 된다면 다음에 HMI와 연동해서 다루는 글을 올리도록 하겠습니다!

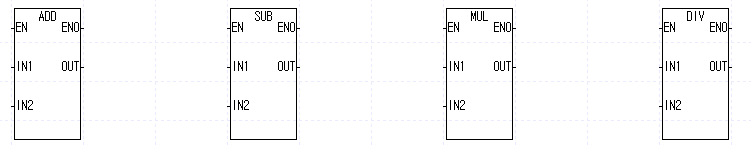

산술 연산에 사용되는 펑션

ADD, SUB, MUL, DIV



평션 설명



1. ADD

IN1 : 첫 번째 더할 값

IN2 : 두 번째 더할 값(필요로 하면 추가 가능 MAX : 8)

OUT : 더한 결과 값



2. SUB

IN1 : 감수(빼려는 수)

IN2 : 감수(뺄 값)

OUT : 뺀 결과 값



3. MUL

IN1 : 곱해질 값

IN2 : 곱할 값(필요로하면 추가가능 MAX : 8)

OUT : 곱한 결과 값



4. DIV

IN1 : 나누어질 값

IN2 : 나눌 값

OUT : 나누어진 결과 값(몫)



※ 참고 ※

EN : 1일 때 함수 실행,

ENO : 에러 없으면 1 출력

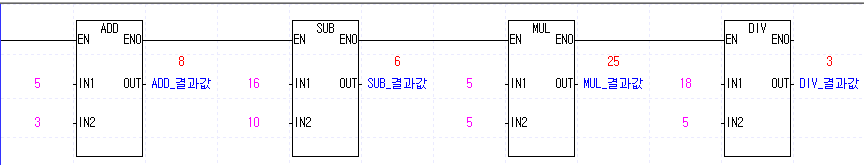

프로그램

프로그램 예시



마무리

이상으로 산술 연산 펑션에 대해 알아보았습니다. 여렵지않기 때문에 이것을 응용해서 다양한 프로그램을 구성해 보면 많은 도움이 될 것 같습니다. 감사합니다!!



긴 글 읽느라 수고하셨습니다.

오늘도 일상 속 소소한 행복을 느끼길 바랍니다!
